Mechatronics hinderbanan



Ett spännande nytt tillskott till den årliga 4DFrame-sponsrade internationella Math and Science Creativity Competition som hålls i Sydkorea är Mechatronics Obstacle Course (hinderbana). Inte bara måste konkurrerande studentgrupper utforma och bygga ett fungerande Mechatroniks bil, de måste sedan möta utmaningen att köra den längs en rak 10m lång hinderkurs som innehåller fem olika typer av faror. Deltagande fordon bedöms hur långt de reser längs banans längd och hur länge det tog dem att göra det. De högsta poängen går till de som slutar avståndet på kortast möjliga tid.



De olika delarna som utgör Mechatronics hinderbanan är:

• Platt spår för 1,0m

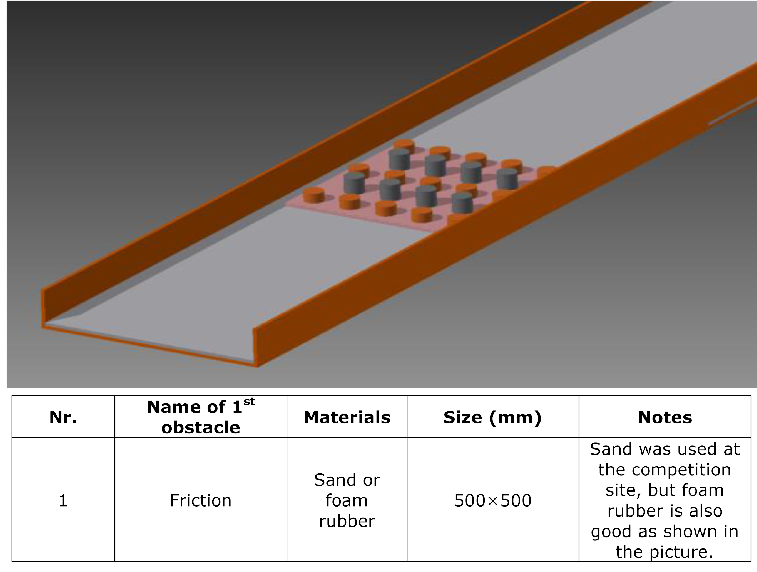

• 1:a hindret – Friktion

• Platt spår för 1,5m

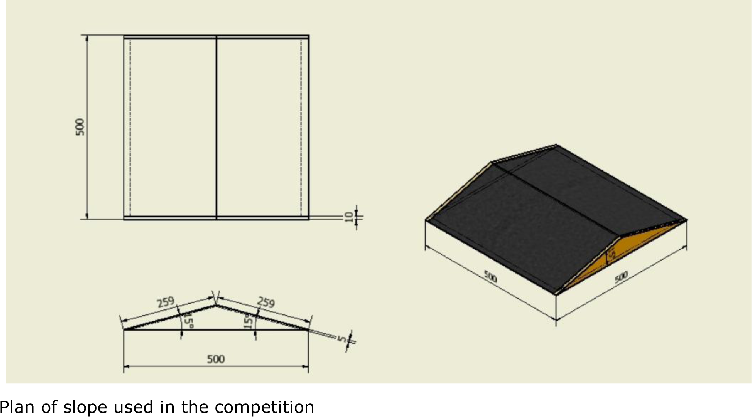

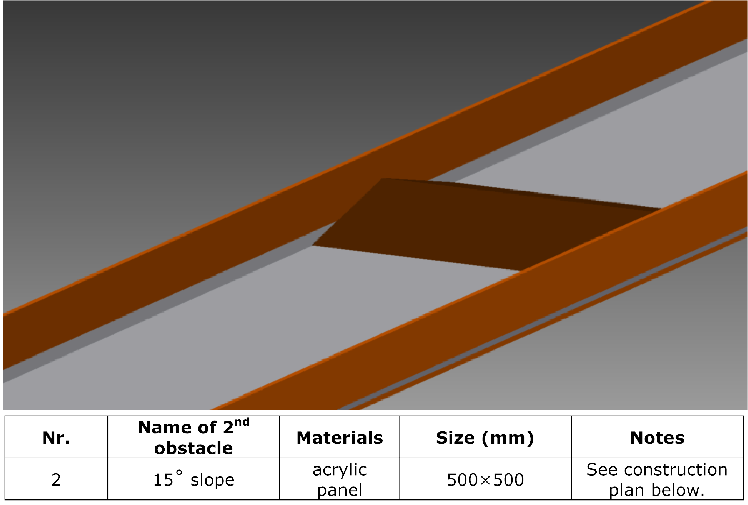

• 2:e Hinder - 15˚ lutning

• Platt spår för 1,5m

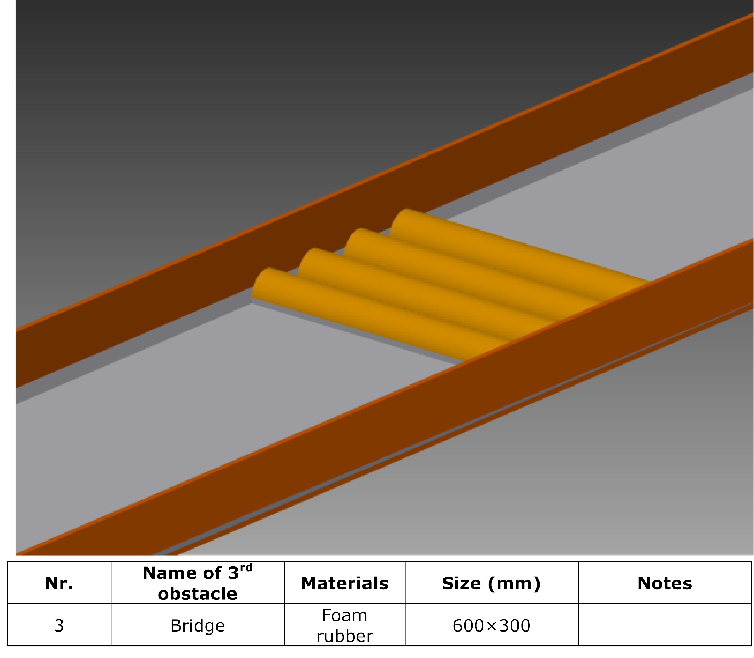

• 3:e hinderet - En brostruktur

• Platt spår för 1,5m

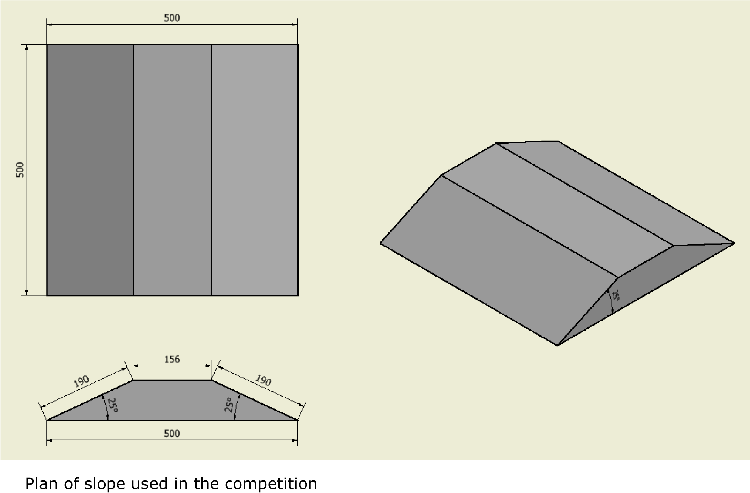

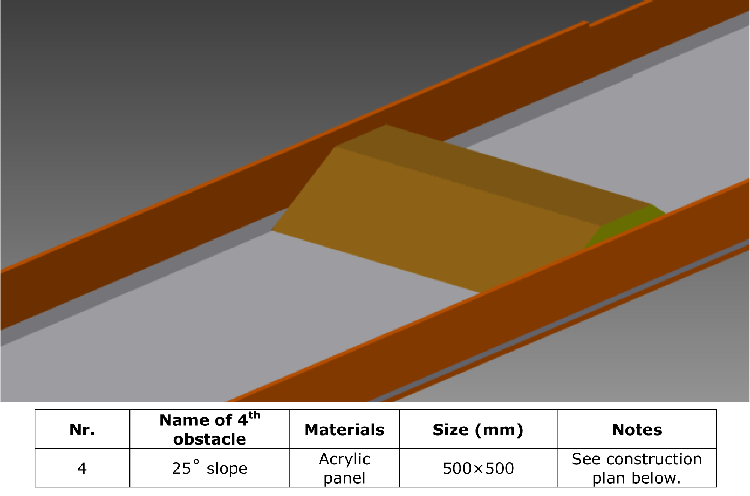

• 4:e Hinder - 25˚ lutning

• Platt spår för 1,5m

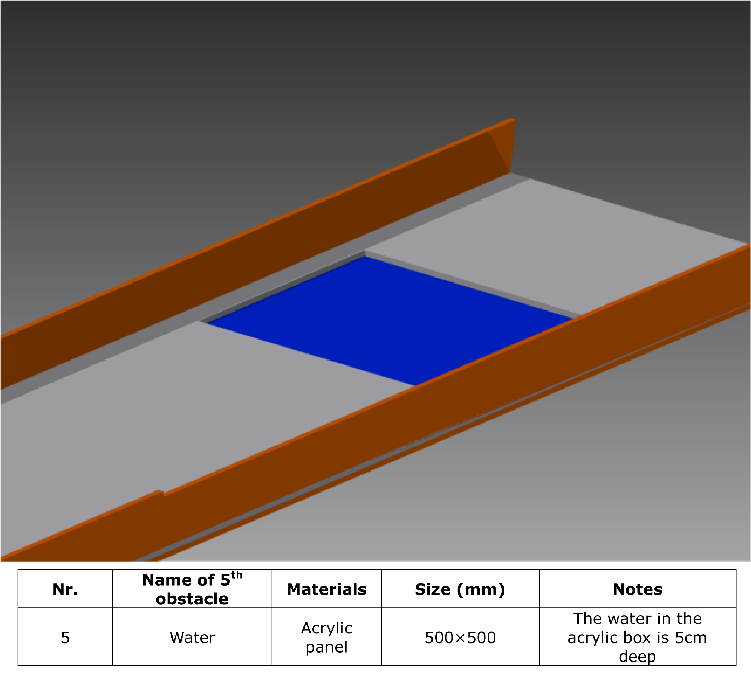

• 5:e hinderet – Vatten

• Platt spår på 0,5 m och hinderbanan slutar



Vad är några av de saker som man måste tänka på när man utformar och bygger ett Mechatronis bil för att framgångsrikt slutföra hinderbanan?

- Hur många hjul - fyra, sex eller fler - skulle fungera bäst?



- Vilken typ av hjul skulle kunna ha det bästa greppet på de olika typerna av hinder och fortfarande kunna köra genom vatten, den sista?



- Finns det något som kan läggas till hjul som kan tillverkas med 4DFrame material som kan öka deras dragkraft - till exempel gummiband sträckta sig runt omkretsen?



- Är fordonets vikt viktigt när det gäller att kunna förhandla om alla de olika typerna av hinder, men utan att offra hastigheten eftersom det kan vara för tungt?

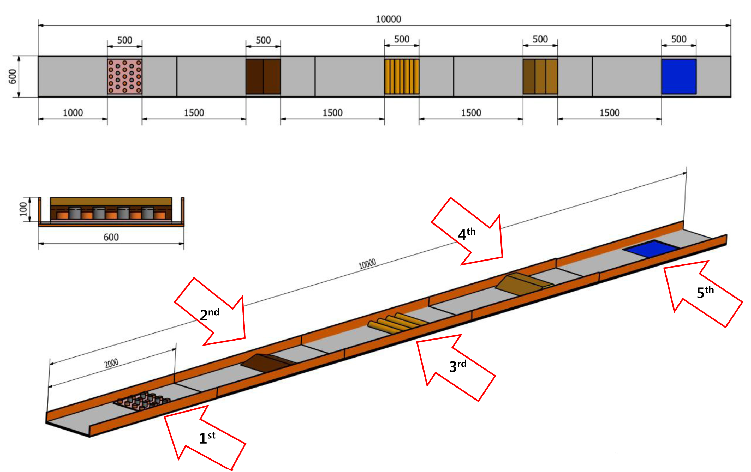

Översikt över Mechatronics hinderbanan

























































Detaljerad syn på varje hinder

















































































































































































































































































































































































































































Mechatronics labyrint

Ett annat sätt att testa färdigheter med att köra Mechatronics fordon är genom att göra en labyrint: ett slutet område där deltagare måste köra in genom ingången och följa en samling vridningsvägar genom rum och förbi väggar till utgången där de lämnar labyrinten.

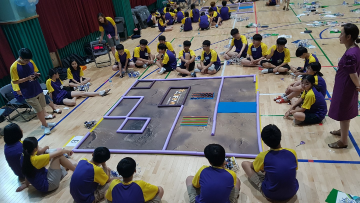

Här kan vi se en labyrint som byggdes för mellanstadiet elever för att testa deras körteknik inom Mechatronics. Observera de olika typerna av hinder som det måste kunna köra över förutom att ta sig längs vägen genom labyrinten.





































Du kan också se en kort video som visar en av dessa mellanstadieelever som kör sitt Mechatronics bil genom samma labyrint.

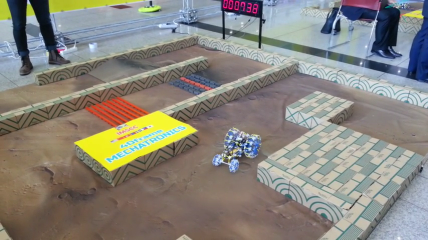

Det här sista exemplet på en labyrint använder sand att köra på istället för ett jämnt golv. Och som i föregående exempel har det också olika typer av hinder som Mechatronics bilarna måste kunna köra över.



































Oavsett vilken av dessa två Mechatronics fordons utmaningar du tycker är intressant, hoppas vi att du kommer att bli inspirerad nog att försöka göra en av din egen. Kanske kommer du helt och hållet att hitta en helt annan typ!
